海尔开机画面卡LOGO （6A638机芯板）曲折故障维修案例

浏览：发布日期：2024/6/13 13:01:24

海尔开机画面卡LOGO （6A638机芯板）曲折故障维修案例

接修一台海尔6A638机芯板，故障是海尔开机画面卡LOGO，过程比较曲折，但是在这个曲折的过程中，学到不少知识，我把这个经历分享出来，与大家一起学习交流。

型号：LE48AL88G31

串号：DH1WE1M2001

板号：0091802118-V2.0

屏号：LSC480HN10-J01

当时接到此机，故障为卡LOGO，出现海尔开机画面卡死，心里有点小窃喜，以为又要捡到漏了，直接查外壳的串号，找到软件，按升级说明开始升级，先说升级方法：

海尔开机画面卡LOGO （6A638机芯板）曲折故障维修案例1

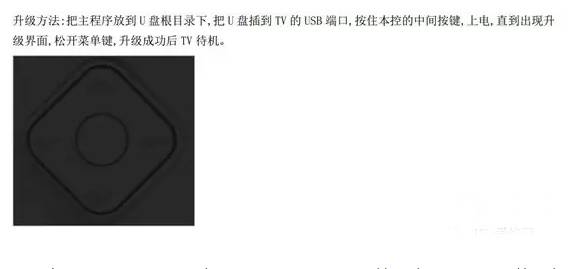

　　直接下载升级包至U盘，按操作说明升级，结果毫无反应，更换U盘还是不行，回头检查升级包的升级文件，命名和说明里的也一样，再次更换不同版本的软件，均无法进入升级状态，本机无VGA接口，不能不拆机的看到打印信息，看来不能偷赖了，拆机，看到主板还是比较简单的。

海尔开机画面卡LOGO （6A638机芯板）曲折故障维修案例2

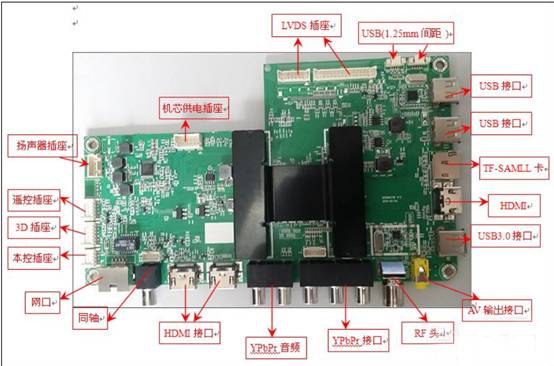

　　先测下硬件的大概工作状态吧，有手册就是方便。

海尔开机画面卡LOGO （6A638机芯板）曲折故障维修案例3

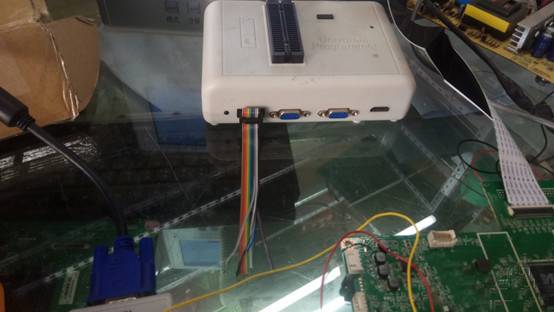

　　按手册测量机芯所有供电均在正常范围之内，由于没有VGA端口，只得飞线看打印，将GND、TX、RX从809F的转接板焊接到主板同轴插口上面的白色插口的对应线上，如图：

海尔开机画面卡LOGO （6A638机芯板）曲折故障维修案例4

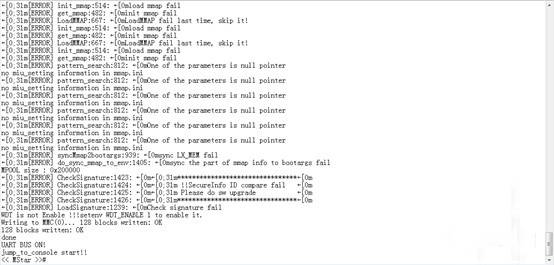

　　设置好线序，打印出现，可是，显示的是串口关闭，维修进入僵局，询问朋友得知，市面上很大一部份6A638芯片方案为加密方案，如果写引导时需要解密ID的话，就是加密了。

　　对于没修过加密方案的我，顿时有种想放弃的感觉，维修起来心里很是没谱，再来看下整板。

海尔开机画面卡LOGO （6A638机芯板）曲折故障维修案例

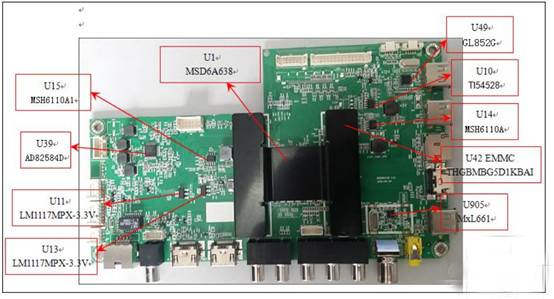

此板为单EMMC，内置DDR的638主控方案，加密两个字压在头上，感觉压力倍增，不过板子也看起来简化了许多，咨询朋友正好也修到此机，且已成功修复，顿时让我看到了不少的希望！

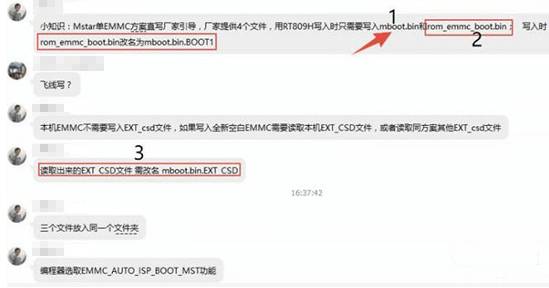

请教得知，他最后更换了主控后修复，有这板的在线引导文件，可以用809H直接写入引导，并且交流了写入心得，顿时让我看到曙光！

其他朋友有说EMMC坏的，有说主控坏的，由于手头没有主控，只得先折腾EMMC。

有了引导程序，并且有了809H直接写入引导的教程，就先用直接写入的方法，因为厂家给的写入方法总是很麻烦，直接使用809H的引导直写功能免去了这些麻烦。

海尔开机画面卡LOGO （6A638机芯板）曲折故障维修案例

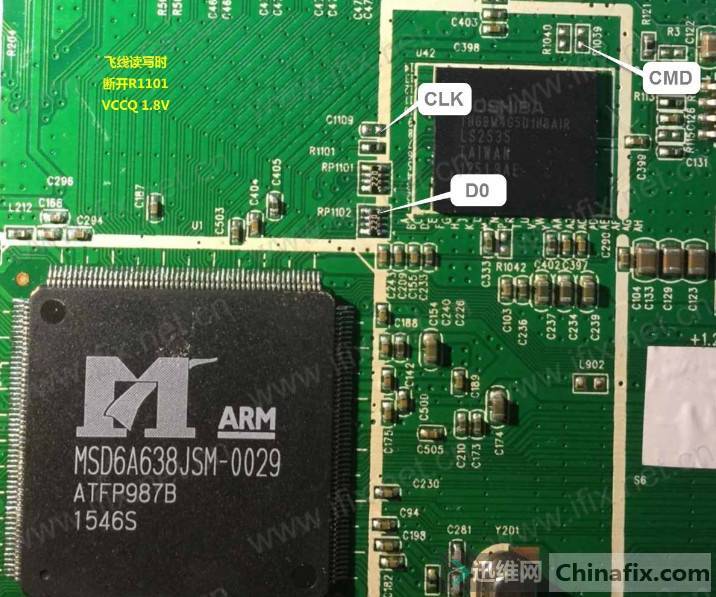

　　按照点位图连接飞线：

海尔开机画面卡LOGO （6A638机芯板）曲折故障维修案例

　　顺利的写入引导，此时机器已进入串口打开状态。

海尔开机画面卡LOGO （6A638机芯板）曲折故障维修案例

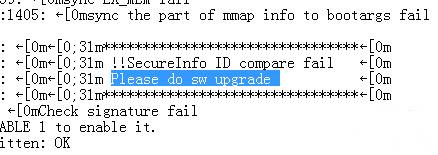

　　并提示插入U盘升级包。

海尔开机画面卡LOGO （6A638机芯板）曲折故障维修案例9

插入U盘升级文件，按按键操作，仍不能升级，询问师傅们，可以进入控制台输入命令强制升级。

没玩过控制台，第一次操作：设置好809F的串口线序，然后保存，关闭809F界面，打开SecureCRT超级终端，设置好软件，板子上电，然后有打印出现。

再次断电，按着回车键上电，不能进入控制台，心想第一次玩会不会是技术问题，但是仔细查过所有细节，均未发现问题，咨询iFix团队罗师傅，师傅说引导自身问题和芯片问题都有可能，引导之前也写过了，排除引导剩下的就是芯片自身问题了。

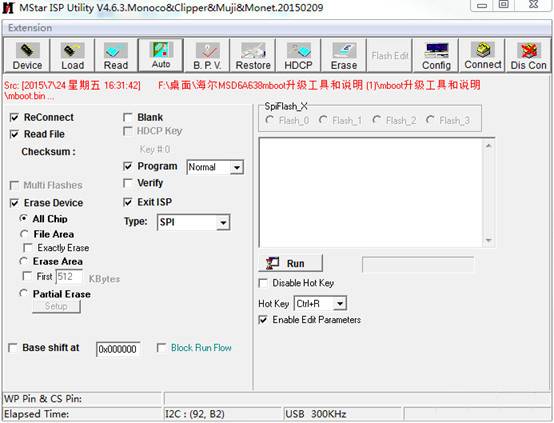

再一次用809F按照厂家方式刷写引导，过程就不写了，稍后包里有教程，下图是升级界面。

海尔开机画面卡LOGO （6A638机芯板）曲折故障维修案例10

能正常写入，说明此板没有被加密，写入后开机故障不变，还是不能进入控制台，罗师傅说主控挂了，直接更换，但是我心里没数，用户又急着用，只有先换板解决，此板做为历史遗留问题，从去年放到了今天，晚上活不多，看到此板，正好芯片也发了回来，不修好不甘心啊，开工。

悲催的经过也就此开始！

首先开始更换主控芯片，实践证明，BGA返修台焊接带引脚的芯片也是很爽的，上焊油，上焊台，拿下芯片，找到放638的盒子，拿出大个芯片，再上返修台，顺利装上，拿放大镜查引脚焊点时突然感觉型号咋不对了呢？

海尔开机画面卡LOGO （6A638机芯板）曲折故障维修案例11

　　蒙圈了，把6M181给焊上去了，没细看，都有一个大M，有种想扇脸的冲动啊，不知道你们搞过这种乌龙没！我也是个人才啊！呵呵！再来，再拆，再装！

　　装机后连接809F，设好线序，打印没了…… 调整线序，开关809软件，还是木有，心里那个气愤啊，晚上拿出板子的时候，咋不先试下机，先看下打印有没有呢？现在是不是故障又扩大了坎獍遄铀泄┑缯＃д褚灿姓５钠德使ぷ鳎训朗腔簧系男酒谴纹罚啃睦锟悸钅切┪蘖忌碳遥遣皇怯指曳禄趿耍辛嗽倮匆黄保吭倮矗俨穑僮埃倮匆黄〈蛴』故敲怀鱿郑训懒狡际腔档模坎挥Ω冒。酒醋畔袷侨碌模鸵蛭恍酒懊幌仁韵禄贾料衷诠收系隳驯缌耍吩阶咴皆兜慕诖瞻。≈匦罗垡幌拢艺飧鯢有时不出打印，难道赶上了？先不看打印，直接设下线序，在线写引导试下，一试竟然能成功写入！难道F出问题了？那就上H。

海尔开机画面卡LOGO （6A638机芯板）曲折故障维修案例12

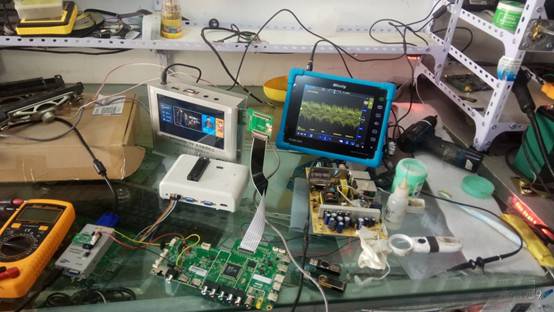

　　制作一个试机线，焊好连机，打印顺利出现，但是又出现BIST0-FAIL，内存又出问题了，可这内存是集成的啊，先不管了，先把F的问题解决，要不然以后还要走弯路，上论坛找解决方案，自检！

海尔开机画面卡LOGO （6A638机芯板）曲折故障维修案例13

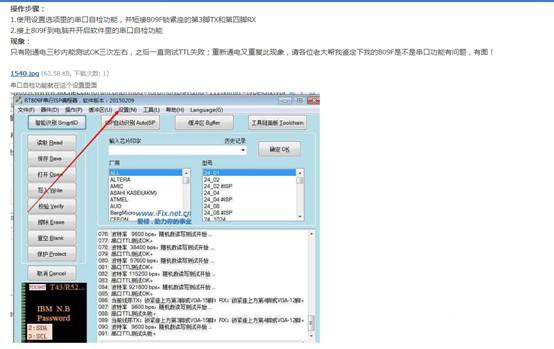

　　有师傅发过贴，和我的问题相似，按上面的方法，自检不通过，换条数据线和电脑端口，自检顺利通过，看来是电脑端口问题，我还是太懒了，早点做个H的连接线，用H也试一下，就没这么多事了，F困扰问题也解决了，有时不联机就是电脑端口问题。

　　心情大好，再回过头修板，还用F联机，打印这次终于出现，这个弯绕的有点大了，现在开始解决BIST0-FAIL的问题，这问题比外挂DDR的容易，外挂的还要查排阻，对地测阻值啥的，这个内置DDR简单多了，要么主控问题，要么是没焊好，全部把脚重新细心的加焊一次，再次开机。

海尔开机画面卡LOGO （6A638机芯板）曲折故障维修案例

　　让人泪奔的场面终于出现了，是焊接出了问题，导至DDR内存不通过，冤枉了芯片商家。打开SecureCRT软件，开机自动进入控制台。

海尔开机画面卡LOGO （6A638机芯板）曲折故障维修案例15

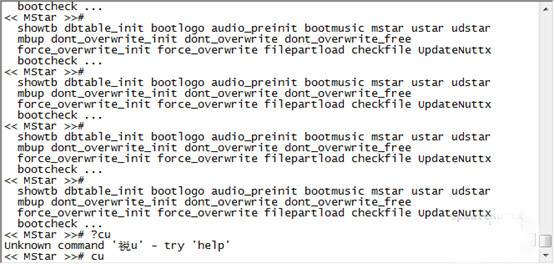

　　激动的命令都输错了……插上带固件的U 盘，输“cu”。

海尔开机画面卡LOGO （6A638机芯板）曲折故障维修案例16

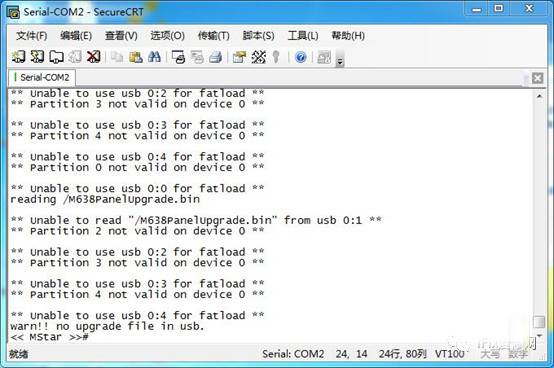

出了一大串的字符，然后没信了，唉哟我C！又泼一盆冷水啊！再次请教罗师傅，师傅说，要么升级包名字不对，要么是用错包了，升级包是串号找出来的，不会不对啊，但是仔细查看控制台上的需要的升级文件的名字，和U盘里的还真有点区别，师傅说这可能是引导不同导致的！

打印信息提示文件名：

海尔开机画面卡LOGO （6A638机芯板）曲折故障维修案例

　　U盘升级包文件名：

海尔开机画面卡LOGO （6A638机芯板）曲折故障维修案例

　　强制修改U盘里的升级文件名跟打印信息提示的一致，再次输入小写的“cu”后回车，这次终于顺利的升级，U盘灯也终于开始有节凑的闪烁，几分钟后完成，画面终于出现，联网接信号均正常工作！

海尔开机画面卡LOGO （6A638机芯板）曲折故障维修案例18

　　连上网络后在系统更新里，点更新，顺利更新，至此算是终于修好！

　　总结：以后修板要胆大，心细，不要怕烦，不能老犯些低级错误，不能偷懒！偷懒坏事啊！
