飞利浦 43PUF6001/T3改电路修复成功

浏览：发布日期：2024/6/2 7:56:08

接了台43PUF6001/T3 ，客户说一直用的好好的，就是晚上关机第二天晚上就开机没有显示了。机器型号图片忘记拍了。机器接到手插电发现切实是黑屏。拆机检测电源板待机5V正常，主板已经能正常上电12V已经正常到主板。故障也比较明显。

43PUF6001/T3改电路修复成功

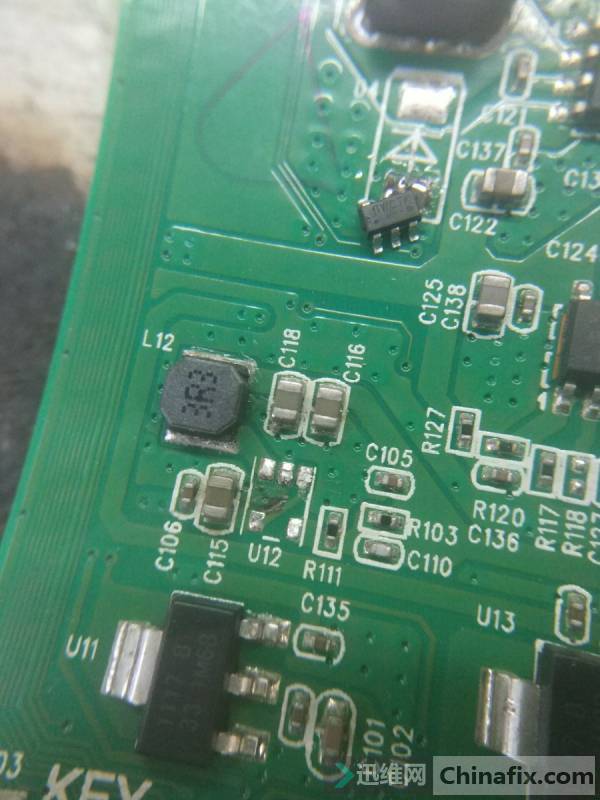

主板上除了U12没有电压输出，其他电压已经基本正常。就是下面这张图上的小东西烧了，

43PUF6001/T3改电路修复成功

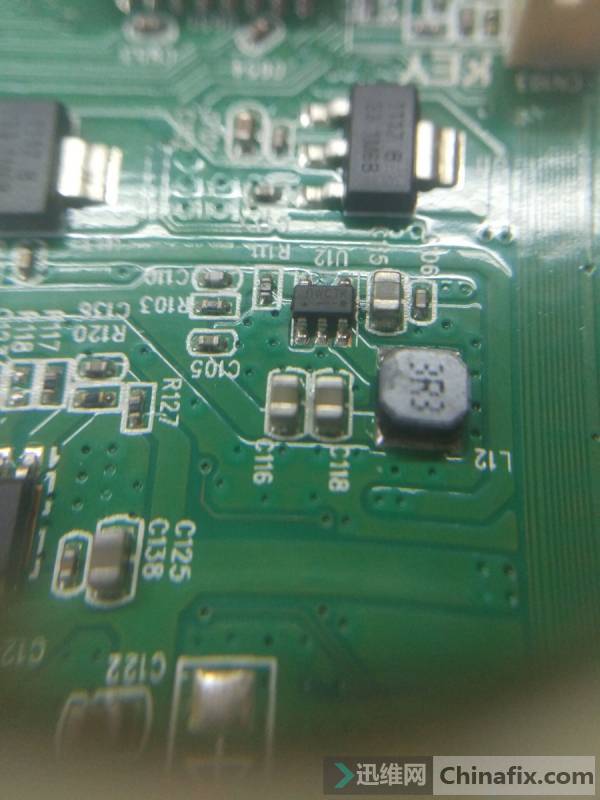

就是图中的U12发烫，短路了。这是U12的PDF。手上没有这个小东西，客户又追得急。

43PUF6001/T3改电路修复成功

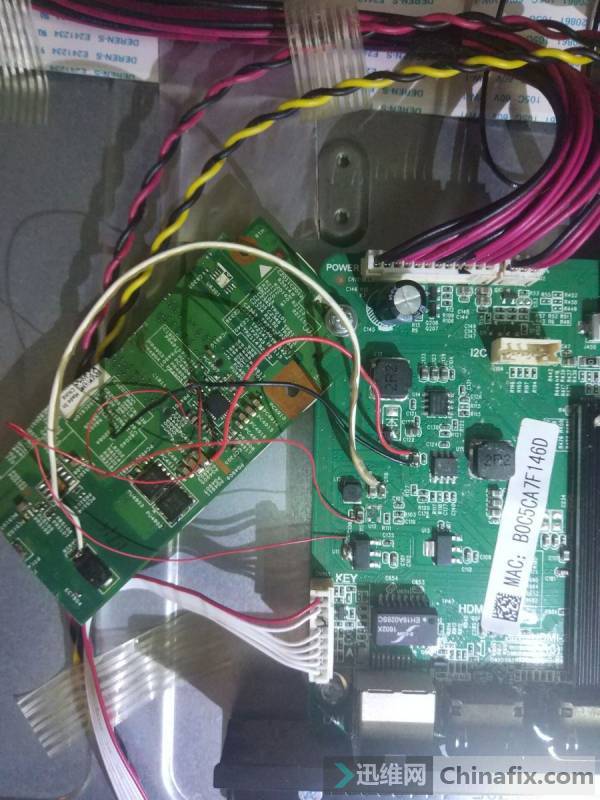

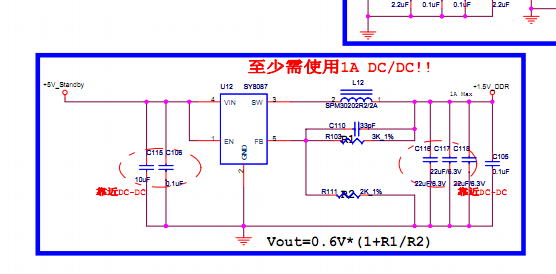

把U12拆了，根据图纸上U12是产生1.5V给内存的。突然想到经常修笔记本的，笔记本主板上的DDR3标准电压就是1.5V。接下来就好办了。直接到找片笔记本有1.5V的板直接剪下来，经过一系列改线

43PUF6001/T3改电路修复成功

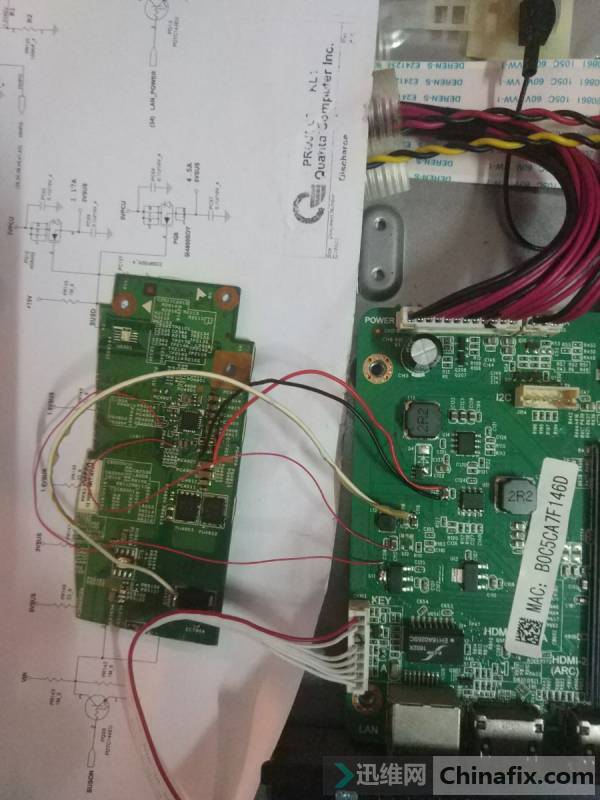

这时接上主板上，开机测试。1.5V已经正常输出。屏已经能显示正常，进系统正常了。再把改的主板直接用螺丝固定在主板上

43PUF6001/T3改电路修复成功

就这样完美搞掂。后面发现开机正常，但是关机再开机不能再次开机。一开始以后主板还有问题。经过自己再认真检测发现原来是自己把开启电压改错到待机U11 的3.3V上了。把开启信号改到U13 的3.3V之后就一切解决。
