美的BCD-320三门风冷变频冰箱艰难的维修之路
那是2017年最炎热的夏天,买了3年的冰箱逐渐不制冷了,以为没过保修期自己懒得搞,叫来美的售后,描述故障,打开看了一圈,说压缩机好的,有可能内漏缺雪种,主板不确定是不是有问题,唯一确定的是风扇有问题,修的话,过保修期了,得拉回去检查才能定价,我说不拉,换个风扇,售后说可以,申请后给你换,大概200大洋,ok等了一周又说是申请很慢还不一定有,晕,自己淘了一个原装拆机电机50大洋,想着风机坏会不会主板电源问题造成的,还是先测试下主板输出电压吧,测试下主板的输出电压13.5v,貌似有点高,打开主板发现风扇供电那个达林顿三极管根部线路板都烧黑了,拆下测量管子没坏哦,好吧,不管了,换了一个功率更大点的并加了散热片,换上风扇通电,冰箱正常工作了,根本就不是内漏问题。
然而2020年8月,冰箱又开始逐渐不制冷了(冷藏室达不到温度),检查风扇没问题,回气管和高压管稍微偏热,干燥器也有点热,难道这次是真的内漏?断电,打开冷冻室观察蒸发器,检查化霜系统都没啥问题,见鬼了?分析了下,制冷没问题的话,那肯定就是风扇及整个循环风道,检查风道,风门,回风,都正常。看来重点是风扇或者主板电压输出问题了,拆下主板和风扇测试,风机正常转,不过感觉风不是很大,主板输出电压空载13.5v,加上风扇后电压下降到8v,电流180毫安,用外接12v电源单独测试,12v没降,电流300毫安,怀疑风扇内部三极管有问题,淘一个,回来后和旧风扇对比,我靠,新风扇的风量还不如旧风扇。测试风扇空载电流,新买的风扇30毫安,老风扇100毫安,加上扇叶,老风扇比新买的风扇电流大一倍多,这把头大了,这两个风扇到底哪个有问题。先不管了,换上新买的风扇,开机2天,奶奶个熊,制冷风量还不如老风扇大,难道老风扇缺油了,加了专用润滑脂换上老风扇,用了2天,还是不行。突然发现冰箱打开冷藏室门时,风扇不停,难道是门控开关问题造成开门风扇不停?问美的售后,都说开门应该风扇停,好吧,拆开门控开关只有两条线,这只是控制照明灯的哦,不可能控制风扇,检查门边也没发现暗藏有磁控开关,你二大爷的,看来开门风扇停不是绝对的,至少这款美的冰箱就不是,看来还是主板风扇供电问题。

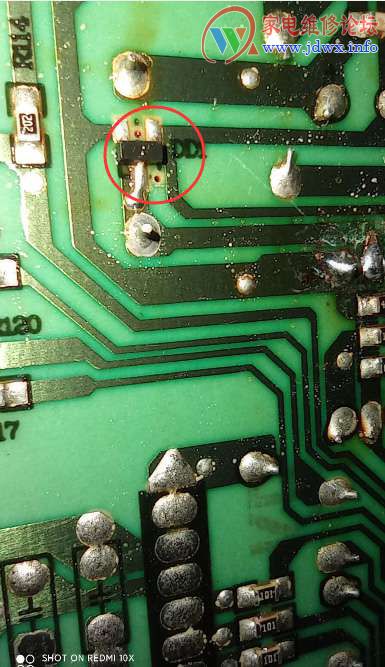

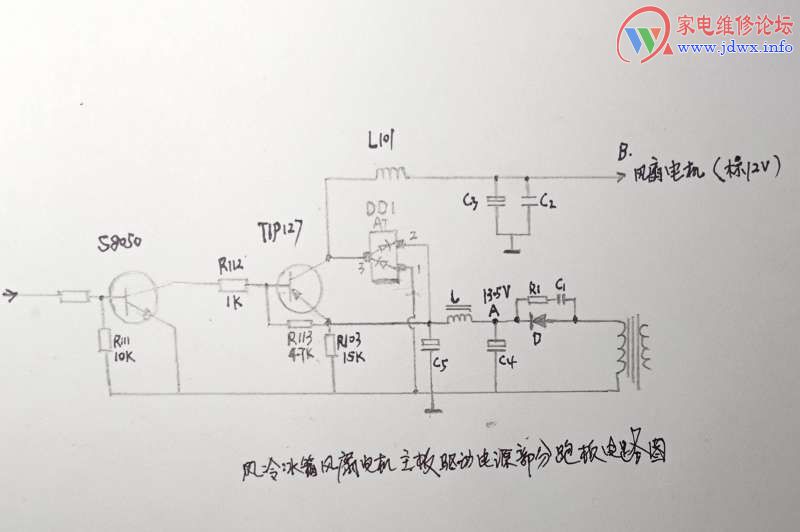

检查主板风扇供电和控制部分,几个关键原件都检查了都没问题,达林顿输出管和前置S8050管也正常,感温探头阻值也正常,各个插头接触良好,二次头大,没办法了,老老实实跑板画图,通过电路分析最后怀疑一个贴片三极管有问题(上了漆看不行型号)从电路图分析,认为不像是三极管,焊下来再说,焊时刮去旁边的白胶,发现板子上漏出标注的是DD1,哈,应该是双二极管,心中有数了,拆下后检查,内部的双二极管坏了一个,得,翻出来两快没舍得扔的其他电路板,找到一个差不多BA开头的也是看不清型号,测量后确定是双二极管(双二极管常用的贴片是A7)换上,给板子通电,测电压都正常,找了一个12v200毫安的负载接上测试,电压11v多点,哈哈哈,应该好了,继续10分钟,手摸达林顿管,温的,啊哦,ok了,上机通电,启动,运转,一切正常,测试风机电压11v多点,电流190毫安。至此冰箱运行了24小时了,一切正常。至此冰箱才算是完全修复了,之前的3年,虽然冰箱能工作,但是制冷效果差,食物不多时凑合用,一旦食物放满了,问题就表现出来了。主板的一个小问题造成冷风系统不能满负荷正常工作,使得冰箱效率降低,白白浪费了3年应有的制冷效率。
总结:
很多冰箱出现问题都是从冷藏室不制冷或制冷效果差形式表现的,别动不动就认为冷藏室不制冷或制冷效果差就立马怀疑内漏(除非一眼就看出有外漏现象)去剪管打压查漏,毕竟修复内外漏在维修中需要专用工具和材料,属于“大动作”,关键是内漏现象不是有百分之百的判断依据,有很多其他因素造成但表现出来现象却貌似是内漏。
那么风冷冰箱冷藏室不制冷或制冷效果差的检修思路应该是先易后难的方法。围绕制冷系统,冷风循环系统,电器控制系统来排查。
1、听压缩机声音是否正常,电流是否正常,手摸回气管、高压管、干燥过滤器温度是否正常或基本正常,管路有无明显油污渍,电磁阀是否有动作(如果有电磁阀的),压缩机热保护是否已经启动,蒸发器结霜、冷凝器发热情况,化霜系统是否正常等。
2、风扇转不转,风叶有无卡死,风量够不够,风扇电压够不够,风机电流多大。
3、自检时风门是否动作,送风通道和回风通道是否畅通。
4、如果有某个用电的地方不正常,首先检查此地的电压、电流等。
通过以上检查基本可以判断是电器控制部分还是制冷系统故障,之后再依据数据和现象顺藤摸瓜检查最终的故障点,找出真正的故障源才好修理排除。
以上分享仅供参考。
